Electrical engineering, from calculation to connection.

Electrical design, installation and technical guidance for homes, condominiums and commercial spaces.

Tell us about your projectCall +351 966 714 257

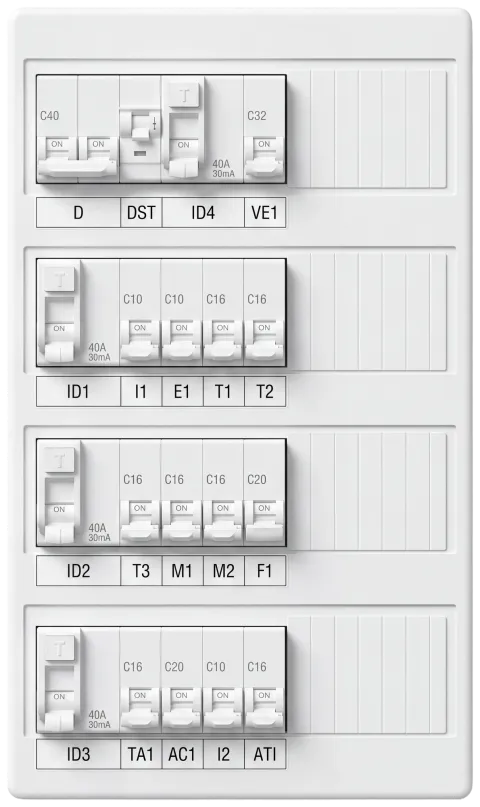

Distribution board

Four-row distribution board with RCCBs, circuit breakers and a surge protective device, with the circuits labelled.
  1. RCCB (residual-current device) 40 A · 30 mA
  2. Circuit breakers, 1P+N
  3. Surge protective device (SPD)
  4. VE1 Dedicated EV charging circuit
  5. Circuits labelled as in the design
Illustrative computer-generated image based on real equipment. It does not show a completed installation. Circuits and ratings as in drawing 01 ELE.

Services

Six areas of work, from the first calculation sheet to the installation in service.

  1. 01

    Electrical design

    Low-voltage design for new builds and refurbishments: calculation, sizing and drawings ready to build from.

  2. 02

    Installations and switchboards

    Residential electrical installations, lighting and switchboards, built with Schneider Electric and Hager equipment.

  3. 03

    EV charging

    Wallboxes and dedicated sockets, with the installation sized for the power available.

  4. 04

    Home automation

    Design and installation of home automation, notably with Shelly devices.

  5. 05

    Solar: advice and design

    Advice, design, sizing and installation oversight for self-consumption systems.

  6. 06

    Energy audits and efficiency

    Energy audits, electrical measurements and efficiency measures.

Also
  • Electrotechnical training
  • Surge protection
  • Three-phase installations
  • Diagnosis and budget estimates

01Drawings

Electrical design

Single-line diagram of the main distribution board

Illustrative example. Not a real project.

Drawing labels stay in Portuguese, as on the original document.

View drawing
Quadro de entrada (Q.E.) de uma moradia unifamiliar: esquema unifilar Esquema unifilar ilustrativo de um quadro de entrada monofásico de 230 V, esquema TT, 6,9 kVA (30 A). Da rede de distribuição, portinhola, contador, disjuntor de entrada D de 40 A, descarregador de sobretensões com disjuntor próprio e barramento. Quatro interruptores diferenciais de 40 A e 30 mA alimentam os circuitos: I1 Ilum. Piso 0, 10A, H07V-U3G1,5 - VD16; E1 Estores / Domótica, 10A, H07V-U3G1,5 - VD16; T1 Tomadas Salas, 16A, H07V-U3G2,5 - VD20; T2 Tomadas Quartos, 16A, H07V-U3G2,5 - VD20; T3 Tomadas Cozinha, 16A, H07V-U3G2,5 - VD20; M1 Máq. Lavar Roupa, 16A, H07V-U3G2,5 - VD20; M2 Máq. Lavar Loiça, 16A, H07V-U3G2,5 - VD20; F1 Fogão, 20A, H07V-U3G4 - VD25; TA1 Termoacumulador, 16A, H07V-U3G2,5 - VD20; AC1 Ar Condicionado, 20A, H07V-U3G4 - VD25; I2 Ilum. Piso 1, 10A, H07V-U3G1,5 - VD16; ATI ATI, 16A, H07V-U3G2,5 - VD20; VE1 Posto de Carregamento VE, 32A, XV 3G6 - VD32. O circuito FV1, inversor fotovoltaico, está previsto e desenhado a tracejado. Exemplo ilustrativo, não válido para execução. Tlm: 966 714 257MORADIA UNIFAMILIARREQUERENTE: —LOCAL: —Q.E. — ESQUEMA UNIFILARDES. Nº01 ELE.PROJETO:BASHATECDESENHOU:BASHATECDATA:Outubro 2026SUBSTITUI: —ESCALA: S/ESC.EXEMPLO ILUSTRATIVONÃO VÁLIDO PARA EXECUÇÃO Quadro Elétrico de Entrada - Q.E. CABO UTILIZAÇÃO Nºcirc Da rede dedistribuição P WhEMI Q.E.D40ADSTT.P.H07V-U3G1,5 - VD16Ilum. Piso 0I110AH07V-U3G1,5 - VD16Estores / DomóticaE110AH07V-U3G2,5 - VD20Tomadas SalasT116AH07V-U3G2,5 - VD20Tomadas QuartosT216AID140A30mAH07V-U3G2,5 - VD20Tomadas CozinhaT316AH07V-U3G2,5 - VD20Máq. Lavar RoupaM116AH07V-U3G2,5 - VD20Máq. Lavar LoiçaM216AH07V-U3G4 - VD25FogãoF120AID240A30mAH07V-U3G2,5 - VD20TermoacumuladorTA116AH07V-U3G4 - VD25Ar CondicionadoAC120AH07V-U3G1,5 - VD16Ilum. Piso 1I210AH07V-U3G2,5 - VD20ATIATI16AID340A30mAXV 3G6 - VD32Posto de Carregamento VEVE132AID440A30mATipo A (1)A definirInversor FV (previsto)FV1(2) NOTAS1.Alimentação pela rede de distribuiçãopública em baixa tensão: 230 V,monofásica. Potência contratada: 6,9 kVA(30 A), controlada pelo ICP incorporado noEMI.2.Esquema de ligações à terra: TT (RTIEBT801.1.1.3.1).3.D: disjuntor de entrada 2P 40 A, comfunção de corte geral do Q.E. (RTIEBT801.1.1.6).4.Proteção diferencial por grupos decircuitos (RTIEBT 801.5.9): interruptoresdiferenciais 2P, 40 A, 30 mA, tipo A. Q.E.da classe II de isolamento.5.Disjuntores (RTIEBT 801.5.5.1): 1P+N,curva C, poder de corte 6 kA (EN 60898-1).6.Secções mínimas dos condutores de acordocom a secção 801.5.8 das RTIEBT.7.DST: descarregador de sobretensões do tipo2, 1P+N, In ≥ 5 kA, com disjuntor deproteção integrado, na origem dainstalação (RTIEBT 801.5.10 e 534.2).(1)VE1: circuito dedicado (RTIEBT 722.311).ID4 do tipo A, associado a dispositivo dedeteção de corrente contínua (IEC 62955)integrado no PC, ou do tipo B (RTIEBT722.531.2.101; Guia Técnico DGEG/CTE 64,5.1.2.1.1). PC de 7,4 kW (32 A): acorrente de carga é regulada pelo SCC, demodo a que o consumo total não ultrapassea potência contratada (ver des. 02 ELE.).(2)FV1: reserva para futura unidade deprodução para autoconsumo (UPAC).Aparelhagem e cabo a definir em projeto. LEGENDAQ.E.Quadro Elétrico de EntradaPPortinholaEMIEquipamento de Medição Inteligente(contador)DDisjuntor de entrada (corte geral)DSTDescarregador de sobretensõesIDInterruptor diferencialATIArmário de TelecomunicaçõesIndividualT.P.Terra de ProteçãoPCPosto de CarregamentoVEVeículo ElétricoFVFotovoltaicoSCCSistema de controlo da carga
Quadro de entrada (Q.E.) de uma moradia unifamiliar: esquema unifilar Esquema unifilar ilustrativo de um quadro de entrada monofásico de 230 V, esquema TT, 6,9 kVA (30 A). Da rede de distribuição, portinhola, contador, disjuntor de entrada D de 40 A, descarregador de sobretensões com disjuntor próprio e barramento. Quatro interruptores diferenciais de 40 A e 30 mA alimentam os circuitos: I1 Ilum. Piso 0, 10A, H07V-U3G1,5 - VD16; E1 Estores / Domótica, 10A, H07V-U3G1,5 - VD16; T1 Tomadas Salas, 16A, H07V-U3G2,5 - VD20; T2 Tomadas Quartos, 16A, H07V-U3G2,5 - VD20; T3 Tomadas Cozinha, 16A, H07V-U3G2,5 - VD20; M1 Máq. Lavar Roupa, 16A, H07V-U3G2,5 - VD20; M2 Máq. Lavar Loiça, 16A, H07V-U3G2,5 - VD20; F1 Fogão, 20A, H07V-U3G4 - VD25; TA1 Termoacumulador, 16A, H07V-U3G2,5 - VD20; AC1 Ar Condicionado, 20A, H07V-U3G4 - VD25; I2 Ilum. Piso 1, 10A, H07V-U3G1,5 - VD16; ATI ATI, 16A, H07V-U3G2,5 - VD20; VE1 Posto de Carregamento VE, 32A, XV 3G6 - VD32. O circuito FV1, inversor fotovoltaico, está previsto e desenhado a tracejado. Exemplo ilustrativo, não válido para execução. Tlm: 966 714 257MORADIA UNIFAMILIARREQUERENTE: —LOCAL: —Q.E. — ESQUEMA UNIFILARDES. Nº01 ELE.PROJETO:BASHATECDESENHOU:BASHATECDATA:Outubro 2026SUBSTITUI: —ESCALA: S/ESC.EXEMPLO ILUSTRATIVONÃO VÁLIDO PARA EXECUÇÃO Quadro Elétrico de Entrada - Q.E. Da rede dedistribuição P WhEMI LEGENDAQ.E.Quadro Elétrico de EntradaPPortinholaEMIEquipamento de MediçãoInteligente (contador)DDisjuntor de entrada(corte geral)DSTDescarregador de sobretensõesIDInterruptor diferencialATIArmário de TelecomunicaçõesIndividualT.P.Terra de ProteçãoPCPosto de CarregamentoVEVeículo ElétricoFVFotovoltaicoSCCSistema de controlo da carga D40ADSTT.P.NºcircUTILIZAÇÃOCABOI1Ilum. Piso 0H07V-U3G1,5 - VD1610AE1Estores / DomóticaH07V-U3G1,5 - VD1610AT1Tomadas SalasH07V-U3G2,5 - VD2016AT2Tomadas QuartosH07V-U3G2,5 - VD2016AID140A30mAT3Tomadas CozinhaH07V-U3G2,5 - VD2016AM1Máq. Lavar RoupaH07V-U3G2,5 - VD2016AM2Máq. Lavar LoiçaH07V-U3G2,5 - VD2016AF1FogãoH07V-U3G4 - VD2520AID240A30mATA1TermoacumuladorH07V-U3G2,5 - VD2016AAC1Ar CondicionadoH07V-U3G4 - VD2520AI2Ilum. Piso 1H07V-U3G1,5 - VD1610AATIATIH07V-U3G2,5 - VD2016AID340A30mAVE1Posto de Carregamento VEXV 3G6 - VD3232AID440A30mATipo A (1)FV1Inversor FV (previsto)A definir(2) NOTAS1.Alimentação pela rede de distribuição públicaem baixa tensão: 230 V, monofásica. Potênciacontratada: 6,9 kVA (30 A), controlada peloICP incorporado no EMI.2.Esquema de ligações à terra: TT (RTIEBT801.1.1.3.1).3.D: disjuntor de entrada 2P 40 A, com função decorte geral do Q.E. (RTIEBT 801.1.1.6).4.Proteção diferencial por grupos de circuitos(RTIEBT 801.5.9): interruptores diferenciais2P, 40 A, 30 mA, tipo A. Q.E. da classe II deisolamento.5.Disjuntores (RTIEBT 801.5.5.1): 1P+N, curva C,poder de corte 6 kA (EN 60898-1).6.Secções mínimas dos condutores de acordo com asecção 801.5.8 das RTIEBT.7.DST: descarregador de sobretensões do tipo 2,1P+N, In ≥ 5 kA, com disjuntor de proteçãointegrado, na origem da instalação (RTIEBT801.5.10 e 534.2).(1)VE1: circuito dedicado (RTIEBT 722.311). ID4do tipo A, associado a dispositivo de deteçãode corrente contínua (IEC 62955) integrado noPC, ou do tipo B (RTIEBT 722.531.2.101; GuiaTécnico DGEG/CTE 64, 5.1.2.1.1). PC de 7,4 kW(32 A): a corrente de carga é regulada peloSCC, de modo a que o consumo total nãoultrapasse a potência contratada (ver des. 02ELE.).(2)FV1: reserva para futura unidade de produçãopara autoconsumo (UPAC). Aparelhagem e cabo adefinir em projeto.

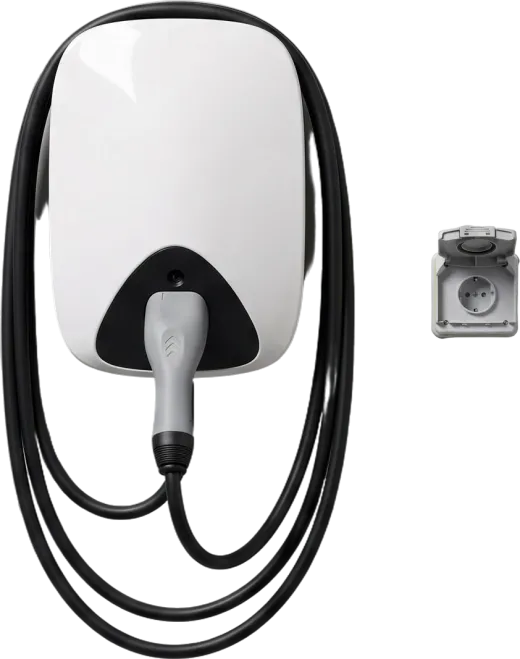

Wall charger with a Type 2 cable and a reinforced socket for electric vehicles.
  1. Wall charger (wallbox), Mode 3
  2. Reinforced EV socket, Mode 2
Illustrative image. Reference equipment, unbranded.

03Electric mobility

EV charging designed around your electrical installation.

Before choosing a charger, we check what the installation can support: contracted power, switchboard, protection and cable routes.

Scope
Design and installation
Equipment
Wallboxes and dedicated sockets
Sites
Private garages and condominiums
Checks
Supply capacity, distribution board, protective devices, cabling
Load management
Dynamic

With dynamic load management, charging adjusts to the building’s consumption at each moment.

EV charging with dynamic load management: schematic

Illustrative example. Not a real project.

Drawing labels stay in Portuguese, as on the original document.

View drawing
Ask for an installation assessmentView service
Carregamento de veículo elétrico numa moradia: esquema de princípio Esquema de princípio ilustrativo. A alimentação passa pelo contador Wh e chega ao quadro de entrada QE, com o aparelho de corte da entrada D, descarregador de sobretensões com disjuntor próprio, ligado à terra, e saída para os outros circuitos. Do barramento parte um circuito dedicado, com interruptor diferencial e disjuntor, até ao posto de carregamento PC e ao veículo elétrico VE. O sistema de controlo da carga SCC mede a corrente à entrada e regula a carga do PC, em ligações a tracejado. Exemplo ilustrativo, não válido para execução. Tlm: 966 714 257MORADIA UNIFAMILIARREQUERENTE: —LOCAL: —CARREGAMENTO DE VEESQUEMA DE PRINCÍPIODES. Nº02 ELE.PROJETO:BASHATECDESENHOU:BASHATECDATA:Outubro 2026SUBSTITUI: —ESCALA: S/ESC.EXEMPLO ILUSTRATIVONÃO VÁLIDO PARA EXECUÇÃO Alimentação Instalação de acessoprivativo e de uso exclusivo Wh D"Outroscircuitos"QE PCVE SCCmediçãoregulaçãoda carga NOTAS1.Esquema de princípio, sem escala. Simbologia do Guia Técnico dasinstalações elétricas para a alimentação de veículos elétricos(DGEG/CTE 64, 3.ª edição).2.Circuito dedicado ao VE (RTIEBT 722.311), com disjuntor próprio(RTIEBT 722.533.101) e dispositivo diferencial de 30 mA, tipo Aassociado a dispositivo de deteção de corrente contínua (IEC 62955),ou tipo B (RTIEBT 722.531.2.101).3.PC: modo de carga 3, com tomada ou conetor do tipo 2 (EN 62196-2).4.SCC: regula a corrente de carga em função do consumo medido à entradada instalação, para não ultrapassar a potência contratada. SIMBOLOGIADAparelho de corte da entrada(disjuntor de entrada)DisjuntorInterruptor diferencialDescarregador de sobretensõesLigação à terraWhEquipamento de contagem deenergia elétrica do ORDPCPosto de carregamento (PC)SCCSistema de controlo da cargaVeículo elétrico (VE)
Carregamento de veículo elétrico numa moradia: esquema de princípio Esquema de princípio ilustrativo. A alimentação passa pelo contador Wh e chega ao quadro de entrada QE, com o aparelho de corte da entrada D, descarregador de sobretensões com disjuntor próprio, ligado à terra, e saída para os outros circuitos. Do barramento parte um circuito dedicado, com interruptor diferencial e disjuntor, até ao posto de carregamento PC e ao veículo elétrico VE. O sistema de controlo da carga SCC mede a corrente à entrada e regula a carga do PC, em ligações a tracejado. Exemplo ilustrativo, não válido para execução. Tlm: 966 714 257MORADIA UNIFAMILIARREQUERENTE: —LOCAL: —CARREGAMENTO DE VEESQUEMA DE PRINCÍPIODES. Nº02 ELE.PROJETO:BASHATECDESENHOU:BASHATECDATA:Outubro 2026SUBSTITUI: —ESCALA: S/ESC.EXEMPLO ILUSTRATIVONÃO VÁLIDO PARA EXECUÇÃO Alimentação Instalação de acessoprivativo e de uso exclusivo Wh D"Outroscircuitos"QE PCVE SCCmediçãoregulaçãoda carga SIMBOLOGIADAparelho de corte da entrada(disjuntor de entrada)DisjuntorInterruptor diferencialDescarregador de sobretensõesLigação à terraWhEquipamento de contagem deenergia elétrica do ORDPCPosto de carregamento (PC)SCCSistema de controlo da cargaVeículo elétrico (VE) NOTAS1.Esquema de princípio, sem escala. Simbologiado Guia Técnico das instalações elétricaspara a alimentação de veículos elétricos(DGEG/CTE 64, 3.ª edição).2.Circuito dedicado ao VE (RTIEBT 722.311), comdisjuntor próprio (RTIEBT 722.533.101) edispositivo diferencial de 30 mA, tipo Aassociado a dispositivo de deteção decorrente contínua (IEC 62955), ou tipo B(RTIEBT 722.531.2.101).3.PC: modo de carga 3, com tomada ou conetor dotipo 2 (EN 62196-2).4.SCC: regula a corrente de carga em função doconsumo medido à entrada da instalação, paranão ultrapassar a potência contratada.

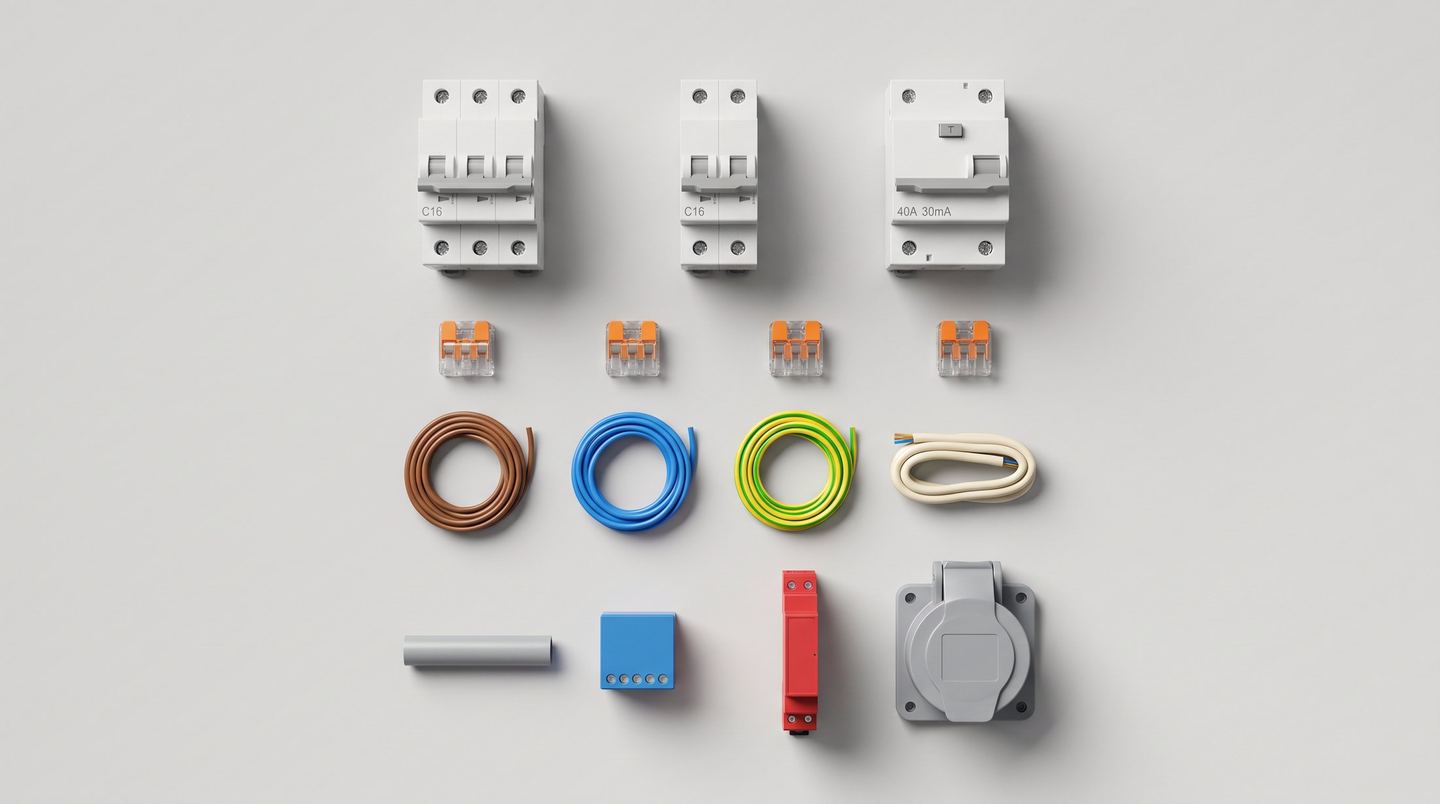

Components of an electrical installation laid out in a grid: circuit breakers, an RCCB, connectors, wire, cable, conduit, automation modules and a socket with a cover.
Illustrative image of components.

What we do, and what we don’t.

We do

  • Electrical design and installation works
  • Switchboards, EV charging and home automation
  • Diagnosis and budget estimates
  • Solar self-consumption advice and design

We don’t

  • Emergency call-outs or 24-hour service
  • Small household repairs
  • Direct installation of solar panels

Technical responsibility

Services delivered by technicians accredited by DGEG for the design, execution and operation of electrical installations.

Where we work

  • Samora Correia
  • about 50 km

We usually travel up to about 50 km. Larger projects elsewhere in Portugal are considered case by case.

Tell us about your project.

Describe what you want to do. We reply by phone, WhatsApp or email.

Phone and WhatsApp
+351 966 714 257Open WhatsApp
Contact hours
Monday to Saturday, 9:00–20:00
Email
geral@bashatec.pt

Please give a phone number or email so we can reply.

We have received your enquiry and will be in touch.

We could not send your enquiry. Please try again or call +351 966 714 257.

We use these details only to reply to your enquiry. Privacy policy
